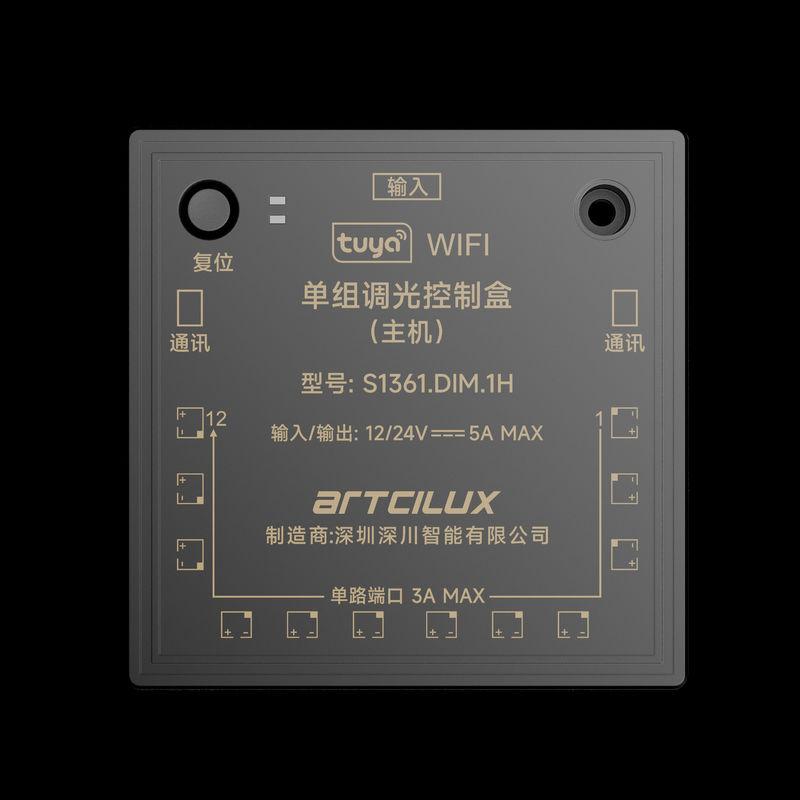

Controllo remoto Sensore wireless Switch 2.4GHz Superficie montata per l'illuminazione domestica

(Solo il controller host ha indicatori, e lo slave non ha indicatori)

1 pulsante di ripristino: viene utilizzato per mettere il controller nello stato impostato o ripristinare il controller.Premere e tenere premuto per più di 5S per ripristinare il modulo WIFI. Premere a lungo per più di 10S, il controller ripristina le impostazioni di fabbrica a 2,4 GHz, tutti i codici dei telecomandi vengono cancellati e il WiFi viene resettato.

2Indicatore blu: ((S1361.DIM.2S è senza questo indicatore) Descrizione dell'indicatore di stato WiFi

Lampeggiamento rapido (500 ms): il dispositivo attende la distribuzione della rete con una sola chiave;

Lungo lampeggiamento (2S): il dispositivo attende che l'AP sia collegato alla rete;

Continuamente acceso: il dispositivo è configurato e il router è collegato;

Disattivato: il dispositivo è configurato e nessun router è collegato;

3 Indicatore rosso-verde: ((S1361.DIM.2S è senza questo indicatore)

Verde:Alimenta entro 30 secondi, o premere il pulsante di ripristino entro 30 secondi, la luce verde è costantemente accesa, attendere per 2.4GreteDistribuzione Dopo che è spento e lampeggia, c'è un segnale di comunicazione wireless;

Rosso:Luci di guasto, sovraccarico di uscita dell'apparecchiatura o cortocircuito;

4cavo di ingresso di alimentazione: utilizzare il rosso DuPont 2541 terminale maschio, può essere inserito nel nostro CA03 Aurora alimentazione

5Fabbricazione del foro della vite di fissaggio: il regolatore può essere fissato alla scheda utilizzando la vite fornita;

6Porta di comunicazione: collegare i controller host e slave o collegare il pulsante di reset esterno

7Fermato femminile Dupont 2541 nero di uscita, collegato a strisce monocromatiche di temperatura a terminale maschile Dupont 2541 nero.

3.1), il telecomando e un unico sistema di allineamento della luce: premendo brevemente il pulsante di ripristino, il dispositivo entra nello stato di regolazione;l' host e lo slave di S1361 saranno collegati alla luce del primo gruppo, il secondo gruppo, il terzo gruppo, il quarto gruppo, il quinto gruppo, il ciclo di luce completo cambiamento, quindi premere il tasto corrispondente del telecomando, la luce corrispondente sarà spento tre volte,vale a dire che l'accoppiamento dei codici ha avuto successo;

3.2), telecomando e gruppi multipli di allineamento della luce: ad esempio, telecomando e secondo e terzo gruppo di allineamento,prima seguire il passaggio precedente e il secondo allineamento del gruppo avrà successo, quindi premere brevemente il pulsante di ripristino per accendere il terzo gruppo di luci e quindi utilizzare il telecomando per accendere il secondo gruppo di luci,in questo momento sono accesi il secondo e il terzo gruppo di luci, premere il tasto di abbinamento del telecomando, il secondo e il terzo gruppo di luci sono spenti tre volte, quindi il telecomando è abbinato al secondo e al terzo gruppo di luci;

3.3), cancellazione del codice del telecomando: la casella di controllo è in stato di regolazione, mentre si premono i tasti di accoppiamento e cancellazione del telecomando, lampeggia la luce verde, cioè:La cancellazione del codice ha avuto successo..
